지하에서도 햇빛을 쬐는 방법 [지하공간의 자연채광기법/*선큰]

지하공간은 햇빛이 들지 않아서 많은 단점들이 있어요.

그래서 많은 분들이 지하층 집이 더 싸더라도 기피하게 되는데,

사실 지하공간에서도 햇빛을 쬘 수 있는 방법이 있습니다.



소개하기 전에 그 문제와 필요성을 다루겠습니다.



1. 지하공간에서의 자연채광 필요성

1) 지하공간의 문제점



•자연채광, 외부조망의 부재

•심리적 불안감과 폐쇄감 유발

•습기조절, 환기 어려움

•비효율적 에너지 사용

•정전에 취약

•경제적 가치 하락(건물주 입장)



2) 자연채광의 장점

•친환경적, 효율적 에너지 사용

•자연스런 분위기 연출

•심리적 안정감 제공

•시각적 쾌적감 제공

•시간의 흐름 예측 가능



이와 같이 지하공간에는 햇빛의 부재에 따라 많은 문제들이 있고 자연채광은 많은 장점들이 있습니다.

따라서 이러한 문제들은 지하공간에 자연광을 도입하여 해결할 수 있습니다.



---

2. 대표적인 지하공간의 자연채광기법



1) 건축계획적 측면

선큰(Sunken)

아트리움



2)건축설비적 측면

광섬유 시스템

광덕트 시스템



2-1) 건축계획적 측면

선큰(Sunken)

‘움푹 들어간, 가라앉은’이란 뜻으로 지하에 자연광을 유도하기 위해 대지를 파내고 조성한 곳



• 선큰 외벽 반사율, 개구부 확보  >>  충분한 자연광, 조도 확보



• 외부공간과의 연결 >>

환기, 습기조절 용이

심리적 쾌적감, 안정감 제공

시간의 흐름 예측 가능

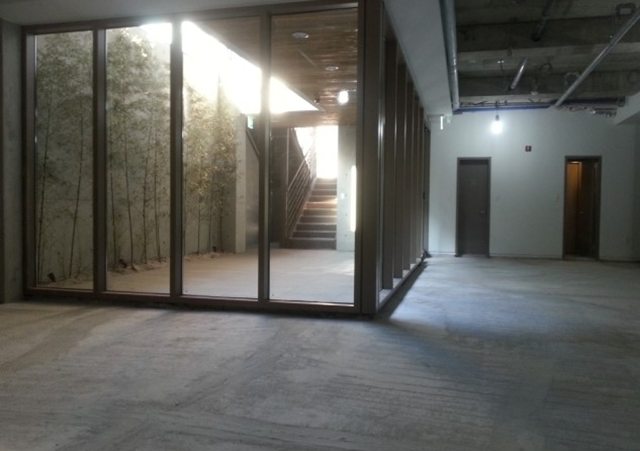

선큰 예시



아트리움

‘고대 로마의 주택 건축양식’ 중 하나.  현대건축에서 주위가 건물로 둘러싸인 공간구조



• 아트리움의 지하공간 확장  >>  지하로 자연광 유입이 가능



• 아트리움 형태  >>

다양한 방향으로부터 자연채광 가능

천창에 의한 자연채광 가능

넓은 개방감, 쾌적감





아트리움 예시





2-2)건축설비적 측면

광섬유 시스템

태양을 추적하는 구동장치에 고효율 집광렌즈인 프레넬 렌즈를 부착하여 태양광을 집광하며,

집광된 빛을 광 섬유를 통해 실내로 전송하는 방식



• 광섬유 감쇄율: 약 0.06%/m  >>  광전송율 매우 높음



• 시공 간편, 자유로운 설계 / 자연광 원거리 전송 가능  >>

지하공간 적용 적합



•자외선, 적외선의 도입, 필터링 가능





광섬유 시스템 구성







광덕트 시스템

건물 외부에 태양광을 채집하는 집광기를 설치하고 광덕트를 활용하여 실내로 태양광 을 전송하는 방식



• 대용량의 태양광 이송 가능



• 유지관리와 내구성 우수  >>

장기적 경제성 탁월

에너지 효율성



• 정전에도 사용 가능





광덕트 지하 활용 예시





---

지하공간에 자연채광 효과

앞에서 지하공간에서 자연채광 도입의 필요성을 제기하고

기법에 대해 건축계획적 측면과 건축설비적 측면으로 나누어

각 기법의 효과, 특징, 장단점을 정리하였습니다.



종합적으로 효과를 정리하면



지하공간 자연채광기법은 지하공간에서 발생하는 재실자의 감각적, 심리적 스트레스를 극소화합니다.

그리고 지하공간에서도 시각적 쾌적감 유발하는 빛환경을 계획하고 조절할 수 있습니다.

또한 경제적, 환경적으로 많은 긍정적 효과를 얻을 수 있습니다.





---

이상 제가 만든 건축환경공학 발표 자료였어요.

다양한 활용 예시 사진, 발표 영상, 참고 논문과 출처 등이 있으니, 필요하신 분은 댓글 주세요~
